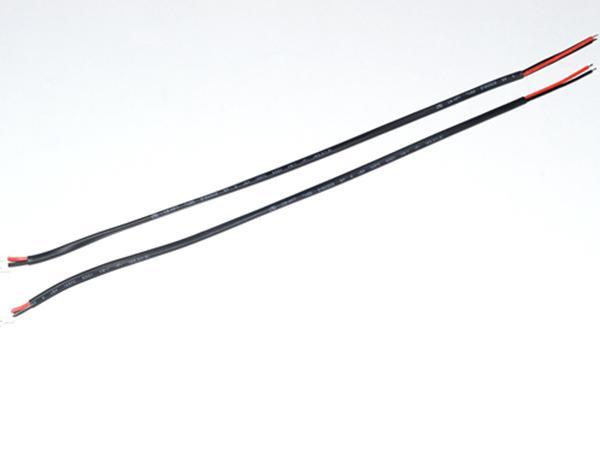

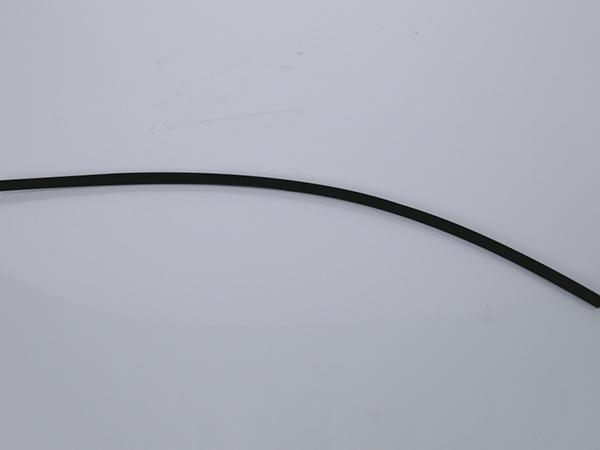

Tubo termo retrátil semi-rigido
Modelo: CHANGBAO-301
Material: polietileno reticulado modificado
Contração: 2:1
Aplicações
Este tipo de tubo termo retrátil é semi-rígido, retardador de chama, livre de halogênio e apresenta contração de 2:1, que foi certificado de acordo com as normas RoHS, REACH e SONY. Apresenta excelente atuação de isolamento, resistência a solventes, resistência a diesel e resistência a fricção. Estas caracteristicas permitem com que estes tubos possam ser ideais para o uso em áreas de eletrônicos, automotivo, e aeroespaço, incluindo cabo cobertor para combustível automotivo e tubagem de refrigeração.
| Tamanho | Antes da contração (mm) | Após contração (mm) | ||
| Diâmetro interno (D) | Espessura da parede (T) | Diâmetro interno (d) | Espessura da parede (t) | |
| Ф1.0 | 1.5+0.2/-0.1 | 0.18±0.05 | ≤0.60 | 0.36±0.08 |
| Ф1.5 | 2.1+0.2/-0.1 | 0.18±0.05 | ≤0.80 | 0.36±0.08 |
| Ф2.0 | 2.5+0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ф2.5 | 3.0+0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ф3.0 | 3.5+0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ф3.5 | 4.0+0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ф4.0 | 4.6+0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ф4.5 | 5.0+0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ф5.0 | 5.5+0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ф6.0 | 6.5+0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ф7.0 | 7.5+0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Ф8.0 | 8.5+0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ф9.0 | 9.5+0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ф10 | 10.5+0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ф11 | 11.5+0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Ф12 | 12.5+0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ф13 | 13.5+0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Ф14 | 14.5+0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Ф15 | 15.5+0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ф16 | 16.5+0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ф18 | 18.5+0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ф20 | 20.6+0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ф22 | 22.6+0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ф25 | 25.6+0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ф28 | 28.6+0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ф30 | 30.6+0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Propriedade | Valores típicos | |
| Temperatura de contração (℃) | 120-150 | |
| Temperatura de operação UL (℃) | 105 | |
| Operating temperature (℃) | -40℃-105℃ | |
| Contração radial (%) | ≥50 | |
| Encolhimento longitudinal (%) | ≤±5 | |
| Resistência a tração (MPa) | ≥10.4 | |
| Alongamento a ruptura (%) | ≥200 | |
| Envelhecimento térmico | 136.0±1.0℃, 168hrs | |
| Após envelhecimento | Resistência a tração (MPa) | ≥7.3 |
| Alongamento a ruptura (%) | ≥100 | |
| Tensão elétrica suportada (V) | 600 | |
| Resistividade volumétrica (Ω·cm) | ≥1015 | |
| Rigidez dielétrica (kV/mm) | ≥25 | |
| Concentricidade (%) | ≥65 | |
