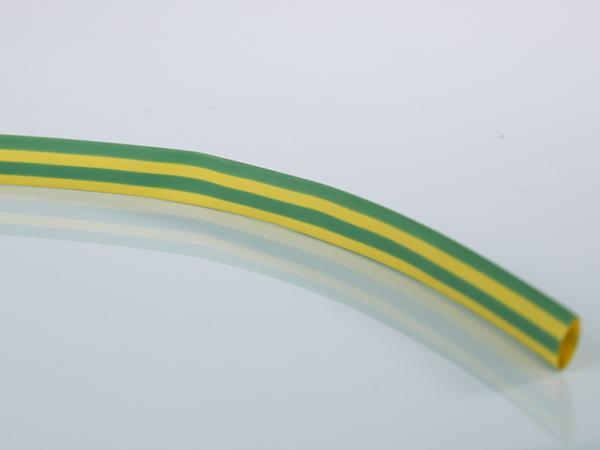

Tubo termo retrátil 2:1, amarelo/verde

Modelo: CB-HFT (YG)

Material: polietileno reticulado modificado

Contração: 2:1

Aplicações

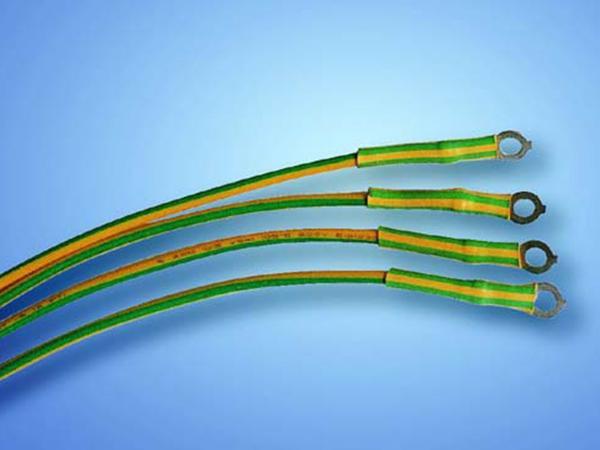

Este tubo termo retrátil modelo CB-HFT(YG) é livre de halogênio, tem contração de 2:1, apresenta uma parede fina e a superfície vem listrada em amarelo e verde, normalmente são usadas como marcadores termo retráteis para conector de cabo e fio terra.

Tamanho
Tamanho (mm) Antes da contração (mm) Após contração (mm)
Diâmetro interno (D) Espessura da parede (T) Diâmetro interno (d) Espessura da parede (t)
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Especificações
Propriedade Método de teste Valores típicos
Temperatura de operação UL UL224 125℃
Contração longitudinal ASTM D2671 -5%~+5%
Resistência a tração ASTM D638 ≥10.4MPa
Alongamento na ruptura ASTM D638 ≥200%
Envelhecimento térmico 158.0°C/168h -
Resistência a tração após envelhecimento ASTM D638 ≥7.3MPa
Alongamento a ruptura após envelhecimento ASTM D638 ≥100%
Tensão elétrica suportada UL UL224 300V/600V
Resistividade volumétrica ASTM D2671 ≥1.0x10¹² · cm
Tensão dielétrica UL224 2500V(60s) , sem ruptura
Choque térmico UL224/250°C±3°C/4h Sem pingo, quebra ou fluxo
Concentricidade ASTM D2671 ≥70%
Caracteristicas
  • Este tubo termo retrtil tem parede fina e tem emissão de fumaca baixa e livre de halogênio, ecologico certificado pelos padrões RoHS, REACH e SONY.
  • Possui retardante de chamas e é compatível com as certificações UL224 VW-1, F-mark e UL125℃ (E180908).
  • Apresenta uma excelente isolação e resistência térmica, também apresenta resistência a alta tensão.

Tubo termo retrátil de parede fina
