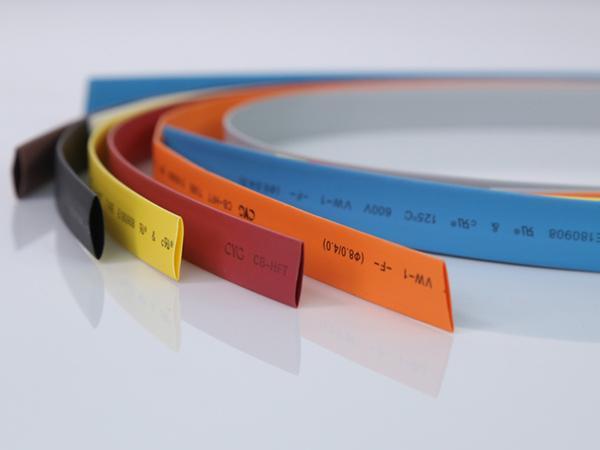

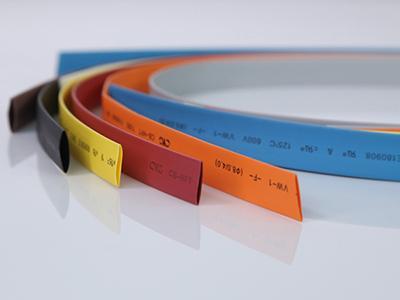

Tubo termo retrátil 2:1, livre de halogênio e fósforo vermelho

Modelo: CYG-ZHP

Material: polietileno reticulado modificado

Contração: 2:1

Aplicações recomendadas

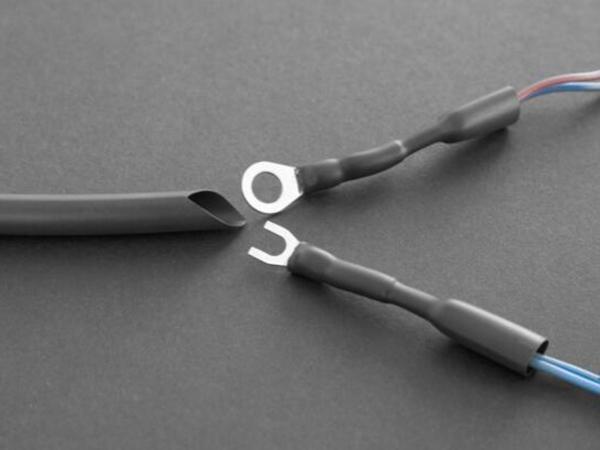

Este tubo termo retrátil modelo CYG-ZHP é livre de halogênio e fósforo vermelho, tem uma parede fina e oferece proteção de isolamento e prevenção de ferrugem em aplicações de soldagem. É ideal para aplicação em dispositivos eletrônicos como tabletes, celulares, laptops, devido aos requisitos ecológicos rigorosos que estes requerem.

Tamanho
Tamanho (mm) Antes da contração (mm) Após contração (mm)
Diâmetro interno (D) Espessura da parede (T) Diâmetro interno (d) Espessura da parede (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Especificações
Propriedade Tubo livre de halogênio CYG-ZHP
Temperatura de contração (℃) 120-150
Temperatura de operação UL (℃) 125
Contração radial (%) ≥50
Encolhimento longitudinal (%) ≤±5
Resistência a tração (MPa) ≥10.4
Alongamento a ruptura (%) ≥200
Envelhecimento térmico (158±1.0)℃,7dias
Após envelhecimento Resistência a tração (MPa) ≥7.3
Alongamento a ruptura (%) ≥100
Tensão elétrica suportada UL (V) 600
Resistividade volumétrica (Ω·cm) 1014
Tensão dielétrica (V) ≥AC2500V-60S, sem ruptura
Rigidez dielétrica (kV/mm) ≥15
Inflamabilidade VW-1
Concentricidade (%) ≥65
Choque térmico 4 horas em 250.0 ± 1.0 °C, sem quebra
Curva fria 1 hora em –30 ± 1.0 °C, sem quebra
Corrosão a cobre 24 horas em (95±5)%,2°C, sem quebra, sem desvanecimento
Caracteristicas
  • Este tubo de parede fina, tem baixa emissão de fumaça e livre de halogênio, cumpri o padrão de segurança ambiental livre de halogenio e fósforo vermelho de acordo com norma RoHS e REACH.
  • O tubo termo retrátil é resistente a chamas e compatível com as certificações UL224 VW-1 e UL125℃ (E180908).
  • Apresenta uma excelente isolação e resistência térmica, também apresenta resistência a alta voltage e uma elasticidade flexível e excelente.
