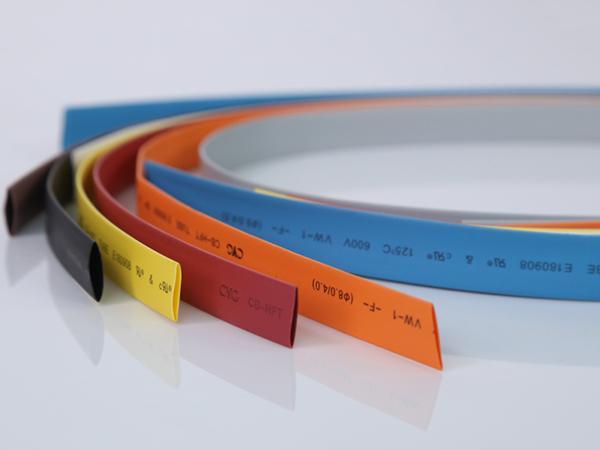

Tubo termo retrátil 2:1, para setor militar

Modelo: CB-1000

Material: polietileno reticulado modificado

Contração: 2:1

Aplicações

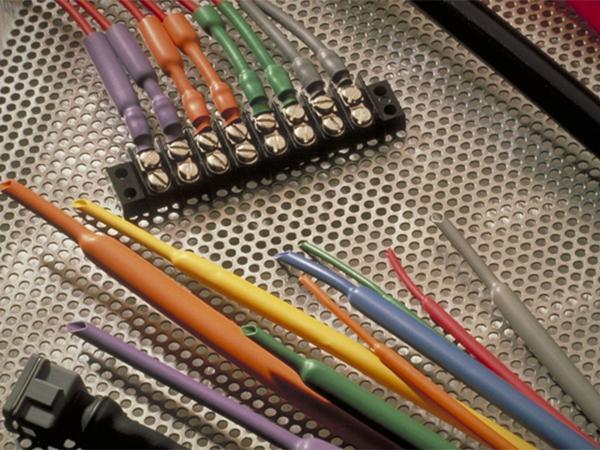

Este tipo de tubo termo retrátil é de classe militar e apresenta excelente atuação de isolamento e resistência a óleo. Foi especialmente desenhado para atender as exigências de cablagem de automóvel, tubagem de óleo automotivo e tugabem de gás automotivo, resistentes a chamas e livres de halogênio que vai de acordo com a norma RoHS. Este material é bastante flexível e tem uma resistência mecânica excepcional o que faz deste tubos ideais para serem aplicados em diversas condições ambientais e requisitos especiais.

Padrão: UL224, AS23053/5.

Tamanho
Tipo Diâmetro interno Espessura da parede após contração (in mm)
Min. antes da contracao (mm) Diâmetro interno após contração (mm)
CB-1000-101 1.2 0.6 0.41±0.08
CB-1000-102 1.6 0.8 0.43±0.08
CB-1000-103 2.4 1.2 0.51±0.08
CB-1000-104 3.2 1.6 0.51±0.08
CB-1000-105 4.8 2.4 0.51±0.08
CB-1000-106 6.4 3.2 0.64±0.08
CB-1000-107 9.5 4.75 0.64±0.08
CB-1000-108 12.7 6.4 0.64±0.08
CB-1000-109 19.1 9.53 0.76±0.08
CB-1000-110 25.4 12.7 0.89±0.13
CB-1000-111 38.1 19.1 1.02±0.15
CB-1000-112 50.8 25.4 1.14±0.18
CB-1000-113 76.2 38.1 1.27±0.20
CB-1000-114 101.6 50.8 1.4±0.23
Especificações
Propriedade Método de teste Padrão Valores típicos
Contração radial (%) ASTM D2671 ≥50% 66%
Encolhimento longitudinal (%) ASTM D2671 -5%~+5% -4%
Resistência a tração (MPa) ASTM D638 ≥10.4MPa 14.1MPa
Alongamento a ruptura (%) ASTM D638 ≥200% 329%
Envelhecimento térmico 175.0°C/168h - -
Resistência a tração após envelhecimento ASTM D638 ≥7.3MPa 9.5MPa
Resistência dielétrica apos envelhecimento ASTM D2671 ≥15.8kV/mm 24kV/mm
Resistividade volumétrica ASTM D876 ≥1.0x10¹²Ω· cm 3.6x10¹²Ω· cm
Resistência a combustível SAE-AMS-DTL 23053/5 Não corrosivo Aprovado
Corrosão ao cobre ASTM D2671 Sem corrosão Aprovado
Choque térmico SAE-AMS-DTL 23053/5 Sem pingo, quebra ou fluxo Aprovado
Características
  • Este tubo termo retrátil e compatível a AS25053/5 de acordo com a norma RoHS.
  • A temperatura de operação é de -55℃~135℃ e a temperatura de contração varia de 100℃~140℃.
  • Este tubo termo retrátil de parede fina, alcançou a certificação UL125℃ e o nível de voltagem é de 600V.
