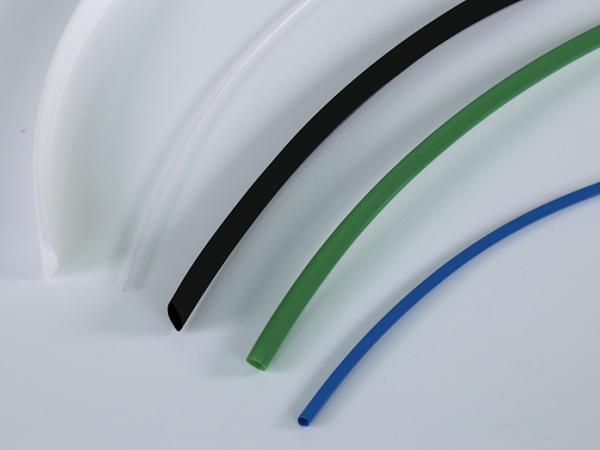

Tubo termo retrátil de poliolefina 2:1

Modelo: CHANGBAO-101

Material: polietileno reticulado modificado

Contração: 2:1

Aplicações
Este tubo termo retrátil de poliolefina, tem contração de 2:1, livre de halogênio é retardante de chama e foi certificado de acordo com as normas RoHS, REACH e SON. Servem como identificação de tubos e são usados paara propósitos de decoração e marcação, incluindo antenas de automóvel e luzes decorativas.

Tamanho
Tamanho Antes da retração (mm) Após retração (mm)
Diâmetro interno (D) Espessura da parede (T) Diâmetro interno (d) Espessura da parede (t)
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф11 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Ф60 60.5±1.0 0.60±0.15 ≤30.0 1.25±0.20
Ф70 71.0±1.0 0.60±0.15 ≤35.0 1.25±0.20
Ф80 81.0±1.0 0.60±0.15 ≤40.0 1.25±0.20
Ф90 91.0±1.0 0.60±0.15 ≤45.0 1.25±0.20
Ф100 101.0±1.0 0.60±0.15 ≤50.0 1.25±0.20
Especificações
Propriedade Tubo livre de halogênio CB-101
Temperatura de contração (℃) 120-150
Temperatura de operação UL (℃) 105
Contração radial (%) ≥50
Encolhimento longitudinal (%) ≤±5
Resistência a tração (MPa) ≥10.4
Alongamento a ruptura (%) ≥200
Envelhecimento térmico (158±1.0)℃,7dias
Após envelhecimento Resistência a tração (MPa) ≥7.3
Alongamento a ruptura (%) ≥100
Tensão elétrica suportada UL (V)
Resistividade volumétrica (Ω·cm)
Tensão dielétrica (V)
Rigidez dielétrica (kV/mm)
Concentricidade (%) ≥65
Choque térmico 4 horas em 250.0 ± 1.0 °C, sem ruptura
Curva fria 1 horas em –30 ± 1.0 °C, sem ruptura
Corrosão ao cobre 24 horas em (95±5)%,2°C sem ruptura, sem desvanecimento
