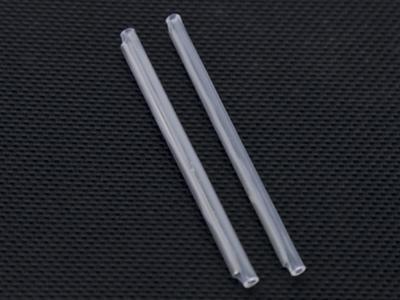

Protetor de emenda óptica termocontrátil

Modelo: CYG-OFS

Temperatura de operação: -55℃~105℃
Temperatura mínima de contração: 80℃
Temperatura mínima após contração: 120℃

Descrição
O protetor de emenda óptica termocontrátil é transparente e foi primeiramente fabricado mediante o uso de poliolefina. A tranparência deste torna fácil a determinação da emenda óptica e também facilita na operação. Isto ajuda na redução os riscos e danos durante o processo de operação, e tem muito pouco impacto nas propriedades ópticas. A estrutura selada garante uma resistência a altas temperaturas e a umidade mais elevada.

Especificações
Propriedades Método de teste Dados tipicos
Resistência a tração ASTM D2671 ≥18 MPa
Alongamento de ruptura ASTM D2671 700%
Densidade ISO R1183D 0.94 g/cm3
Rigidez dielétrica IEC 243 20 kV/mm
Constante dielétrica IEC 243 2.5max

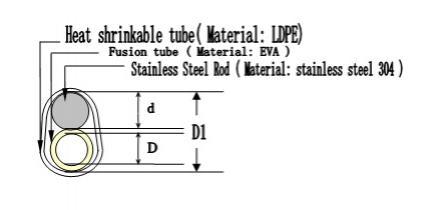

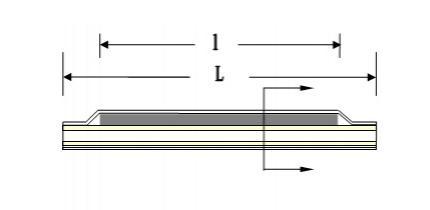

Protetor de emenda Tubo de fusão Haste de aço Diâmetro externo após contração
Tipos Diâmetro externo Comprimento Diâmetro interno Comprimento Diâmetro externo Comprimento
D1 L D L d l
Mangas maiores
CYG-OFSP-60 3 60 1.2 60 1.5 55 2.8
CYG-OFSP-60-a 3 60 1.2 60 1.5 56 2.8
CYG-OFSP-60-c 3 60 1.2 60 1.5 58 2.8
CYG-OFSP-45 3 45 1.2 45 1.5 40 2.8
CYG-OFSP-45-a 3 45 1.2 45 1.5 41 2.8
CYG-OFSP-45-c 3 45 1.2 45 1.5 43 2.8
CYG-OFSP-23 3 23 1.2 23 1.5 18 2.8
Protetor de emenda Tubo de fusão Haste de aço Diâmetro externo após contração Comprimento
Tipos Diâmetro externo Comprimento Diâmetro interno Comprimento Tipos Diâmetro externo
D1 L D L d l
Special sleeves
CYG-OFSP-60S 2.7 60 1.2 60 1.2 55 2.6
CYG-OFSP-45S 2.7 45 1.2 45 1.2 40 2.6
CYG-OFSP-40S 2.7 40 1.2 40 1.2 35 2.6
Protetor de emenda Tubo de fusão Haste de aço Diâmetro externo após contração Comprimento
Tipos Diâmetro externo Comprimento Diâmetro interno Comprimento Tipos Diâmetro externo
D1 L D L d l
CYG-OFSP-60T 2.5 60 1.2 60 1 55 2.5
CYG-OFSP-60T-a 2.5 60 1.2 60 1 56 2.5
CYG-OFSP-60T-c 2.5 60 1.2 60 1 58 2.5
CYG-OFSP-45T 2.5 45 1.2 45 1 40 2.5
CYG-OFSP-45T-a 2.5 45 1.2 45 1 41 2.5
CYG-OFSP-45T-c 2.5 45 1.2 45 1 43 2.5
CYG-OFSP-40T 2.5 40 1.2 40 1 35 2.5
Protetor de emenda Tubo de fusão Haste de aço Diâmetro externo após contração Comprimento
Tipos Diâmetro externo Comprimento Diâmetro interno Comprimento Tipos Diâmetro externo
D1 L D L d l
Mangas mini/micro
CYG-OFSP-40M 1.1 40 0.4 40 0.5 39.5 1.2
CYG-OFSP-35M 1.1 35 0.4 35 0.5 34.5 1.2
CYG-OFSP-30M 1.1 30 0.4 30 0.5 29.5 1.2
CYG-OFSP-25M 1.1 25 0.4 25 0.5 24.5 1.2
CYG-OFSP-20M 1.1 20 0.4 20 0.5 19.5 1.2
CYG-OFSP-18M 1.1 18 0.4 18 0.5 17.5 1.2
CYG-OFSP-15M 1.1 15 0.4 15 0.5 14.5 1.2
CYG-OFSP-10M 1.1 10 0.4 10 0.5 9.5 1.2
