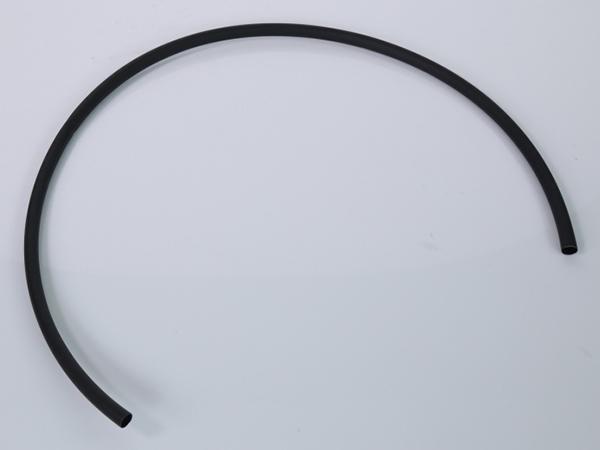

Tubo termocontratil adesivado, para setor militar

Modelo: CB- DWT (1000)

Material
Camada externa: resina de poliolefina reticulado modificado
Camada interna: adesivo hot melt/ cola quente

Contração: 2:1, 3:1

Aplicações

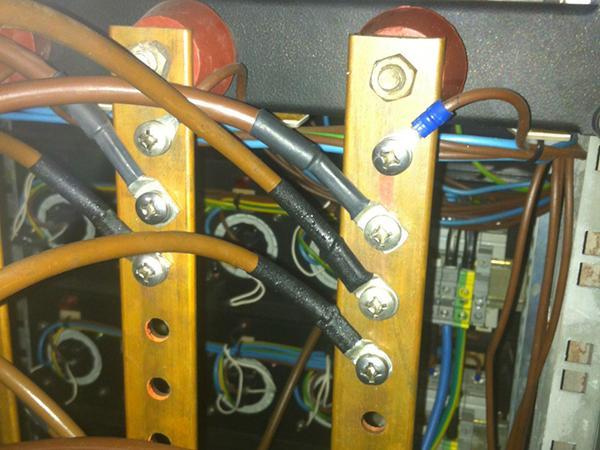

Este tipo de tubo termocontrátil adesivado foi projetado para isolamento completo e resistência a diesel de modo a atender os requisitos especiais para feixes de cabos de automóvel, tubagem de petróleo automotivo e tubagem de gás automotivo em aplicações de retandador de chama e livre de halogênio. São certificados de acordo com a norma RoHS, e apresentam resistência mecânica e flexibilidade, o que faz destes ideias para grande variedade de aplicações em ambientes severos com exigências especiais, como feixes de cabos automotivos e tubagem para automóveis.

Padrão: AS23053/4

Tamanho
Tamanho Antes da retração Após retração (mm)
Diâmetro interno (mm) Diâmetro interno máx. Espessura da parede Parede adesivada
CB-1000-201 6.06 3.18 0.737±0.127 0.102
CB-1000-202 9.02 4.75 0.737±0.127 0.102
CB-1000-203 12.07 6.35 0.762±0.127 0.127
CB-1000-204 18.08 9.53 0.889±0.127 0.127
CB-1000-205 24.13 12.7 1.07±0.178 0.178
CB-1000-206 35.2 19.05 1.19±0.203 0.178
CB-1000-301 3.05 1.02 1.02±0.254 0.508
CB-1000-302 6.1 2.04 1.02±0.254 0.508
CB-1000-303 11.94 4.06 1.78±0.356 0.762
CB-1000-304 23.87 8.13 2.54±0.508 1.02
CB-1000-305 39.38 12.95 2.54±0.508 1.02
Especificações
Propriedade Método de teste Padrão Valores típicos
Resistência a tração ASTM D638 ≥10.4MPa 14.1MPa
Alongamento na ruptura ASTM D638 ≥200% 329%
2% scan modulus ASTM D882，2% tensão ≤172MPa 153MPa
Choque térmico 250±3℃，4hrs Sem gotejo, fluxo ou ruptura Aprrovado
Choque frio ASTM D745，-55±2℃ Sem ruptura Aprovado
Dielectric strength ASTM D2671 ≥19.7kv/mm 26kv/mm
Volume resistivity ASTM D876 ≥1×1012 3.6×1013
Envelhecimento térmico 175±2℃，168hrs Adesivo, sem pingar, sem suptura Aprovado
Resistência a tração após envelhecimento ASTM D638 ≥6.9MPa 9.5MPa
Rigidez dielétrica após envelhecimento ASTM D2671 ≥15.8kv/mm 24kv/mm
Características
  • Este tubo de dupla parede é baixa fumaça e livre de halogênio, com excelente atuação de resistência mecânica e resistência a óleo. É compatível com as normas SAE-AMS-DTL25053/4.
  • A temperatura de operação deste tubo é de -55℃～+135℃.
  • A temperatura de contração deste tubo é de 100℃～140℃.
