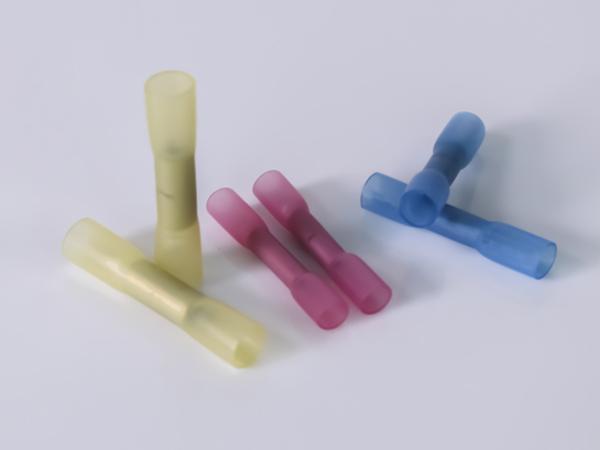

Terminal cilíndrico termorretrátil

Modelo: CYG-DS 406

Material
Camada externa: resina de poliolefina reticulado modificado
Camada interna: adesivo hot melt/cola quente
Este tubo termorretrátil é conectado por tubo de cobre estanhado.

Contração: 4:1

Aplicações

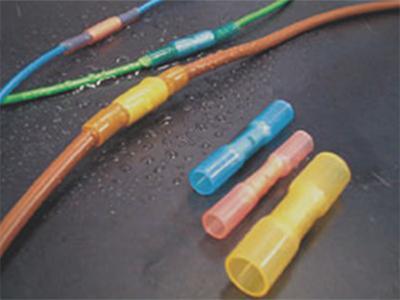

Este terminal cilíndrico termorretrátil apresenta atuação de isolamento, prova de água e resistência a umidade, também estão capacitados para proteger contra corrosão causada pela névoa salina, fluido e umidade. Também podem servir de proteção para conexão de cabos, máquinas eletrônicas e acessórios relativos, contra água e sob qualquer lugar que requer resistência mecânica e a fricção elevada. Sua temperatura de operação é de -55℃~+125℃.

Tamanho
Tipo Dimensão do terminal Cr Condutor Dimensões do cabo
A Min. L Nom. Isolamento do diâmetro externo (Min.) Isolamento do diâmetro externo (Min.)
DS406-001 3.68 31.75 Vermelho 22-18 3.56 1.40
DS406-002 4.57 31.75 Azul 16-14 4.45 2.03
DS406-003 6.35 38.10 Amarelo 12-10 6.22 2.79
Guia de seleção
Tamanho do cabo AWG mm2 Tipo Cor
22-18 0.38-0.95 CYG-DS-1 Vermelho
16-14 1.2-2.5 CYG-DS-2 Azul
Especificações
Propriedade Valores típicos
Temperatura de operação 55°C a 125°C
Contração 4:1
Resistência ao corte: 31 kg
Inflamabilidade Nao retardante de chama
Cabo após contração e engaste vermelho: 11.3 kg , azul: 22.7 kg, amarelo: 27.2 kg
Resistência a solvente: Álcool isopropílico, tricloroetileno, gasolina, ácido da bateria, gasóleo, óleo do motor, anticongelante, fluido dos travões, 5% água salgada
Rigidez dielétrica: 2500 V (AC) Resistência de isolamento: 1000 megohm em 100 V (DC)
