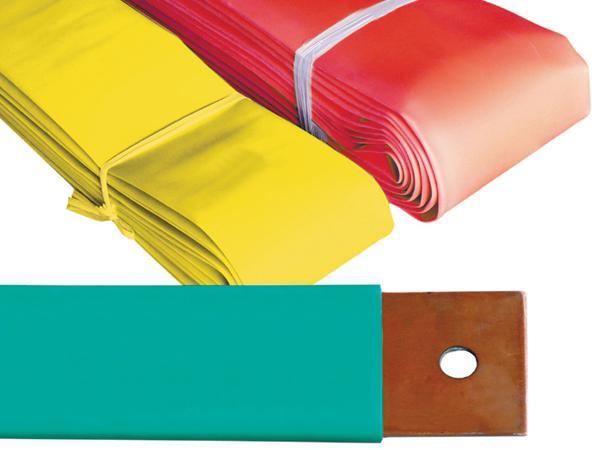

Tubo termocontratil de isolação de barramento de alta tensão

Modelo: CYG-MPG

Material: polietileno reticulado por radiação

Contração: 2.5:1

Aplicação
Este tubo (35kV) é usado na proteção isolante de quadros de distribuição de alta tensão, isto graças a sua flexibilidade e excelente atuação isolante que de certa forma evita os riscos de acidentes causados por cabos expostos.

Especificações
Tamanho Antes da contração (mm) Após contração (mm) Barramento retangular (mm2)
Diâmetro interno Diâmetro interno Espessura da parede
Φ20/8 20 8 3.50±0.25 15/10
Φ25/10 25 10 3.50±0.25 20/10
Φ30/12 30 12 3.60±0.30 30/15
Φ40/16 40 16 3.60±0.30 40/25
Φ50/20 50 20 3.60±0.30 50/30
Φ65/25 65 25 3.60±0.30 60/50
Φ75/30 75 30 3.60±0.30 80/55
Φ100/40 100 40 3.60±0.30 100/75
Φ120/50 120 50 3.70±0.30 120/85
Φ150/60 150 60 3.70±0.30 150/105
Φ175/75 180 75 3.70±0.30 180/120
Especificações
Propriedades Valores tipicos
Temperatura de contração 90~110℃
Temperatura de operação 105℃
Contração radial ≥50%
Encolhimento longitudinal ±10%
Resistência a tração ≥10MPa
Encolhimento longitudinal ≥300%
Envelhecimento térmico 130±2℃, 168hrs
Após envelhecimento Resistência a tração ≥8.0MPa
Alongamento a ruptura ≥240%
Resistividade volumétrica ≥1014Ω·cm
Rigidez dielétrica ≥25 kV/mm
Absorção de água ≤0.5%
Indice de oxigênio ≥30%
Caracteristicas
  • Material ecológio de fumaça baixa, compatível com a norma RoHS.
  • Tempratura min. de contração: 110℃
  • Tensão: Alta tensão
