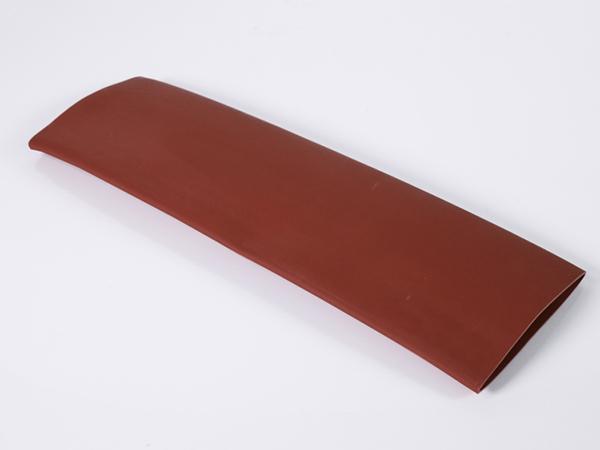

Tubo termocontratil de isolação de barramento de média tensão

Modelo: CYG-MPG

Material: polietileno reticulado irradiado

Contração: 2.5:1

Aplicação
Este tubo de isolação de barramento de média tensão pode ser usado para proteção e isolação, isto graças a sua atuação isolante e flexibilidade. Além do mais, estes tubos são ecológicos, baixa fumaça, e compatíveis com a norma "RoHS" de proteção do ambiente. Sua temperatura de contração mínima e de 110℃.

Especificações
Tamanho Antes da contração (mm) Após contração (mm) Barramento retangular (mm2)
Diâmetro interno Diâmetro interno Espessura da parede
Φ20/8 20 8 2.60±0.20 20/10
Φ25/10 25 10 2.60±0.20 25/15
Φ30/12 30 12 2.70±0.20 30/15
Φ35/14 35 14 2.70±0.20 30/20
Φ40/16 40 16 2.90±0.30 40/25
Φ45/18 45 18 2.90±0.30 40/30
Φ50/20 50 20 2.90±0.30 50/30
Φ60/24 60 24 2.90±0.30 60/45
Φ75/30 75 30 2.90±0.30 75/50
Φ80/32 80 32 2.90±0.30 80/55
Φ85/35 85 35 2.90±0.30 80/60
Φ100/40 100 40 2.90±0.30 100/75
Φ120/50 120 50 2.90±0.30 120/85
Φ150/60 150 60 2.90±0.30 150/105
Φ180/70 180 70 2.90±0.30 180/120
Especificações
Propriedades Valores tipicos
Temperatura de contração 90~110℃
Temperatura de operação 105℃
Contração radial ≥50%
Encolhimento longitudinal ±10%
Resistência a tração ≥10MPa
Alongamento a ruptura ≥300%
Envelhecimento térmico 130±2℃, 168hrs
Após envelhecimento Resistência a tração ≥8.0MPa
Alongamento a ruptura ≥240%
Resistividade volumétrica ≥1014Ω·cm
Rigidez dielétrica ≥25 kV/mm
Absorção de água ≤0.5%
Indice de oxigênio ≥30%
