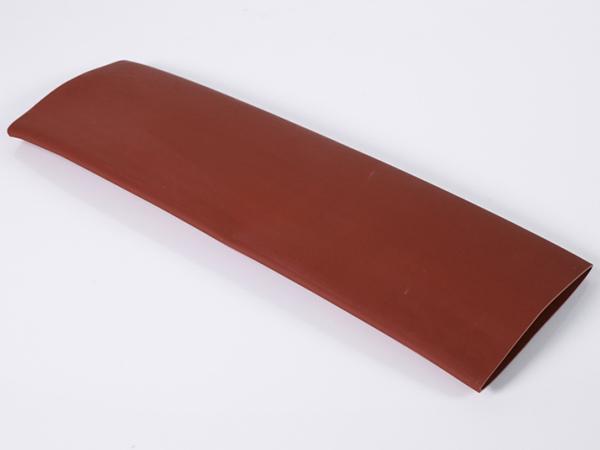

Tubo termocontratil de isolação de barramento de baixa tensão

Modelo: CYG-MPG

Material: Poliolefin reticulado por radiação

Contração: 2.5:1

Aplicação

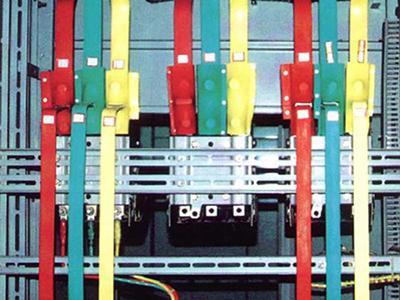

Este tipo de tubos de baixa tensão podem ser usados como proteção isolante de quadro de distribuição de barramento de baixa tensão e prevenir acidentes causados por partes expostas. Além do mais, podem prevenir curto circuito e descarga causados pelo toque de animais pequenos ou sobreposição errada do conductor. Ao mesmo tempo, podem prevenir a ocorrência de corrosão, poluição e descarga elétrica, e extender a isolaüão de modo a reduzir a distância entre a fase dos barramentos, fase da distância ao solo e criar uma melhor condição para a designação de miniaturação dos quadros de distribuição.

Especificações
Tamanho Antes da contração (mm) Após contração (mm) Barramento retangular (mm2)
Diâmetro interno Diâmetro interno Espessura da parede
Φ20/10 20 10 1.20±0.25 20/15
Φ30/15 30 15 1.20±0.25 30/20
Φ40/20 40 20 1.20±0.25 40/30
Φ50/25 50 25 1.20±0.25 50/35
Φ60/30 60 30 1.20±0.25 60/45
Φ70/35 70 35 1.20±0.25 70/50
Φ80/40 80 40 1.45±0.30 80/55
Φ90/45 90 45 1.45±0.30 90/65
Φ100/50 100 50 1.45±0.30 100/75
Φ120/60 120 60 1.45±0.30 120/85
Φ150/75 150 75 1.45±0.30 150/105
Especificações
Propriedades Valores tipicos
Temperatura de contração 90~120℃
Temperatura de operação 125℃
Contração radial ≥50%
Encolhimento longitudinal ±10%
Resistência a tração (MPa) ≥10Mpa
Alongamento a ruptura (%) ≥300%
Envelhecimento térmico 158±2℃, 168hrs
Após envelhecimento Resistência a tração ≥7.3Mpa
Alongamento a ruptura ≥200%
Resistividade volumétrica ≥1014Ω·cm
Rigidez dielétrica ≥25kV/mm
Absorção de água ≤0.5%
Indice de oxigênio ≥30%
Caracteristicas
  • O material e ecológio e fumaça baixa, compatível com a norma RoHS.
  • Boa isolação.
  • Boa flexibilidade.
  • Temperatura de contracao min.: 110℃
  • Tensão: Baixa tensão
