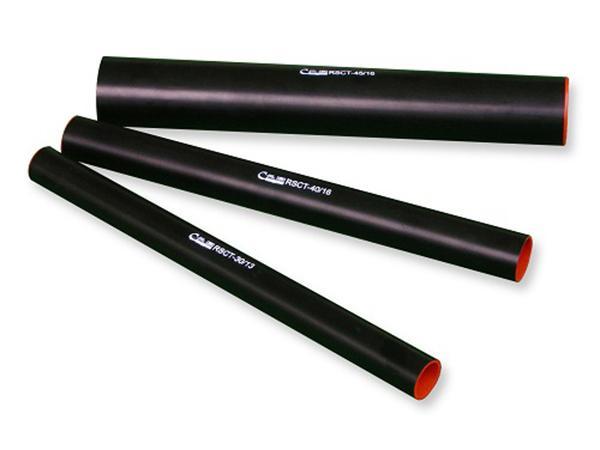

Tubo termocontrátil isolante

Modelo: CYG-RSCT

Aplicação
Tubo termocontrátil isolante é apropriado para aplicações de junção de cabos de alimentação com tensão de até 36kV, e foram feitos com manga de parede dupla.

Tamanho
Tamanho Diâmetro interno Antes da contração (mm) Após contração (mm) Cabo(mm2)
Diâmetro interno mm Espessura da parede (±0.5mm)
RSCT-30/13 RSCT-35/13 ≥30 ≥35 ≤14 6.0 25～50 70～120
RSCT-40/16 RSCT-45/16 ≥40 ≥45 ≤17 6.0 150～240
RSCT-50/20 RSCT-55/20 ≥50 ≥55 ≤21 6.5 300～500
RSCT-60/25 RSCT-65/25 ≥60 ≥65 ≤24 6.5 600～800
RSCT-70/30 RSCT-80/30 RSCT-90/30 ≥70 ≥80 ≥90 ≤31 6.5 Design especial
RSCT-100/38 ≥97 ≤38 6.5
RSCT-120/44 ≥118 ≤44 6.8
RSCT-140/49 ≥138 ≤49 7.0
Dados técnicos
Propriedades Método de teste Dados tipicos
Camada interior
Resistência a tração ASTM D 2671 ≥12 MPa
Alongamento a ruptura ASTM D 2671 ≥300%
Absorção de água ISO 62 < 0.5%
Rigidez dielétrica IEC 243 >20kV/mm
Resistividade volumétrica IEC 93 >1014Ω .cm
Camada exterior
Resistência a tração ASTM D 638 ≥14 MPa
Alongamento a ruptura ASTM D 638 ≥300%
Absorção de água ISO 62 < 0.5%
Resistividade volumétrica IEC 93 < 104Ω .cm
