Muflas e terminações termocontráteis 36kV

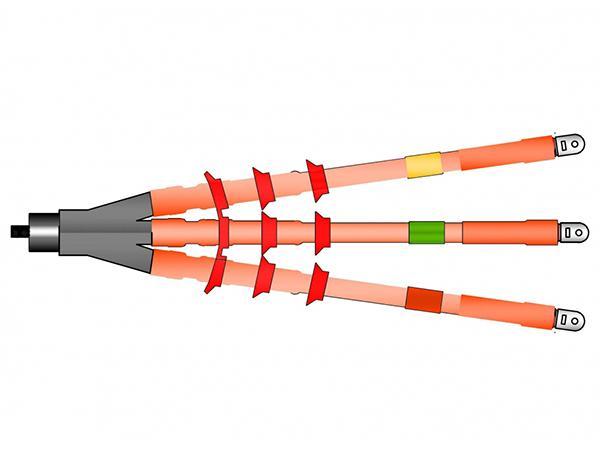

  • Terminações termocontráteis para cabos

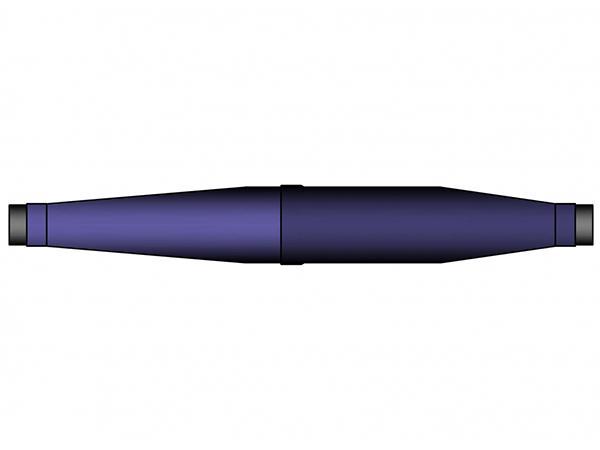

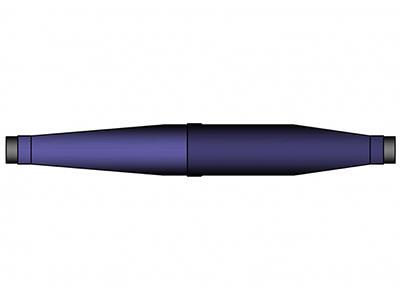

  • Muflas termocontráteis para cabos

Descrição
Muflas e terminações termocontráteis 36kV podem ser usadas em cabos internos e externos com design único e de 3-núcleos, a sua máxima tensão é de 36kV. Estes oferecem excelente isolação, proteção e propriedades mecânicas para proteção do cabo.

Acessórios termocontráteis de alta tensão 36kV para cabos
Propriedades Terminação interna/externa Muflas
Tensão nominal 18/36kV 18/36kV
Teste de descarga parcial em temperatura ambiente 45kV, < 10pC 45kV, < 10pC
Teste de AC da tensão nominal 117kV 5min 117kV 5min
Tensão de impulso nominal ±200kV cada polaridade 10 vezes ±200kV cada polaridade 10 vezes
Descarga parcial após teste de envelhecimento ciclico 45kV, < 10pC 45kV, < 10pC
Tensao suportavel de AC após teste de envelhecimento ciclico 65kV,1 5min 65kV 5min
Tipo Tamanho Cabo (mm2)
Cabo XLPE(1-núcleo), 18/36kV Terminação interna 36kVRSNY-1/1 50-120
36kVRSNY-1/2 150-240
36kVRSNY-1/3 300-630
Cabo XLPE(1-núcleo), 18/36kV Terminação externa 36kVRSWY-1/1 50-120
36kVRSWY-1/2 150-240
36kVRSWY-1/3 300-630
Cabo XLPE(1-núcleo), 18/36kV Mufla 36kVRSJY-1/1 50-120
36kVRSJY-1/2 150-240
36kVRSJY-1/3 300-630
Cabo XLPE(1-núcleo), 18/36kV Terminação interna 36kVRSNY-3/1 50-95
36kVRSNY-3/2 120-185
36kVRSNY-3/3 240-400
Cabo XLPE(3-núcleos), 18/36kV Terminação externa 36kVRSWY-3/1 50-95
36kVRSWY-3/2 120-185
36kVRSWY-3/3 240-400
Cabo XLPE(3-núcleos), 18/36kV Mufla 36kVRSJYF-3/1 50-95
36kVRSJYF-3/2 120-185
36kVRSJYF-3/3 240-400

Padrão: IEC 60502
