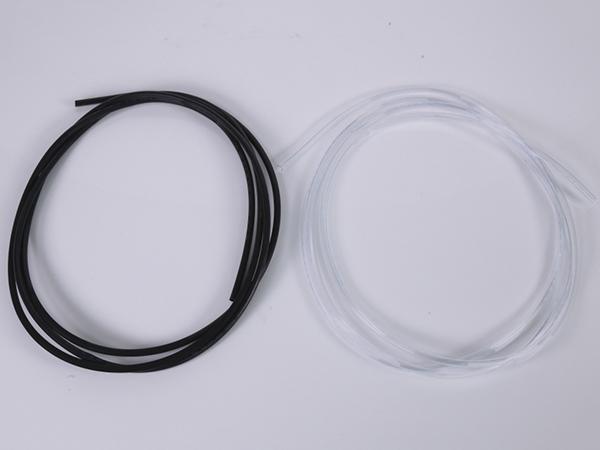

Tubo de PVC, não contratil
Modelo: CB-300/600
Material: Policloreto de vinila (PVC)
Contração: Não contrátil
Aplicação
Os tubos de PVC, não contráteis apresentam caracteristicas como, excelente retardante de chamas, excelente propriedades elétricas e fisicas, resistência a ácidos e corrosão. Normalmente são aplicados em áreas de eletrônicos, eletrodomésticos, automóveis, maquinaria, brinquedos entre outras áreas. Esses tubos passaram a certificação Americana (número: E180908), e são compatíveis com os requisitos de UL 224 VW-1 e JQA F-mark em Japão.
| AWG Tamanho | Diâmetro interno (mm) | Espessura da parede regular(mm) | |
| para CB-300 | Para CB-600 | ||
| 5/8 | 16.0 | 0.7±0.18 | 0.7±0.18 |
| 9/16 | 14.3 | 0.7±0.18 | 0.7±0.18 |
| 1/2 | 12.7 | 0.57±0.15 | 0.57±0.1 |
| 7/16 | 11.1 | 0.57±0.15 | 0.57±0.15 |
| 3/8 | 9.53 | 0.57±0.15 | 0.57±0.15 |
| 5/16 | 7.92 | 0.57±0.15 | 0.57±0.15 |
| 0# | 8.38 | 0.45±0.1 | 0.57±0.15 |
| 1# | 7.47 | 0.45±0.1 | 0.57±0.15 |
| 2# | 6.68 | 0.45±0.1 | 0.57±0.15 |
| 3# | 5.94 | 0.45±0.1 | 0.57±0.15 |
| 4# | 5.28 | 0.45±0.1 | 0.57±0.15 |
| 5# | 4.72 | 0.45±0.1 | 0.57±0.15 |
| 6# | 4.22 | 0.45±0.1 | 0.57±0.15 |
| 7# | 3.87 | 0.45±0.1 | 0.57±0.15 |
| 8# | 3.38 | 0.45±0.1 | 0.57±0.15 |
| 9# | 3.00 | 0.45±0.1 | 0.57±0.15 |
| 10# | 2.69 | 0.35±0.1 | 0.57±0.15 |
| 11# | 2.41 | 0.35±0.1 | 0.57±0.15 |
| 12# | 2.16 | 0.35±0.1 | 0.57±0.15 |
| 13# | 1.93 | 0.35±0.1 | 0.57±0.15 |
| 14# | 1.68 | 0.35±0.1 | 0.57±0.15 |
| 15# | 1.50 | 0.35±0.1 | 0.57±0.15 |
| 16# | 1.34 | 0.35±0.1 | 0.57±0.15 |
| 17# | 1.19 | 0.35±0.1 | 0.57±0.15 |
| 18# | 1.07 | 0.35±0.1 | 0.45±0.15 |
| 19# | 0.96 | 0.35±0.1 | 0.45±0.1 |
| 20# | 0.86 | 0.35±0.1 | 0.45±0.1 |
| 21# | 0.79 | 0.35±0.1 | 0.45±0.1 |
Tolerancia do diametro interno ±5%
Outros tamanhos estão disponiveis sob serviços de personalização.
| Propriedades | Valores tipicos | |
| Temperatura de operação (℃) | 105 | |
| Mudança longitudinal | ≤±5% | |
| Resistência a tração (MPa) | ≥10.4 | |
| Alongamento a ruptura (%) | ≥100 | |
| Envelhecimento térmico | 136.0±1.0℃, 168hrs | |
| Após envelhecimento | Resistência a tração (MPa) | ≥7.3 |
| Alongamento a ruptura (%) | ≥100 | |
| Clasificação potencial (V) | 300V, 600V | |
| Resistividade volumétrica (Ω cm) | ≥1010 | |
| Rigidez dielétrica (V) | 2500 (60s),Sem ruptura | |
| Corrosão de cabos de cobre | Sem corrosão | |
| Choque térmico | Sem ruptura | |
| Curva fria | Sem ruptura | |
