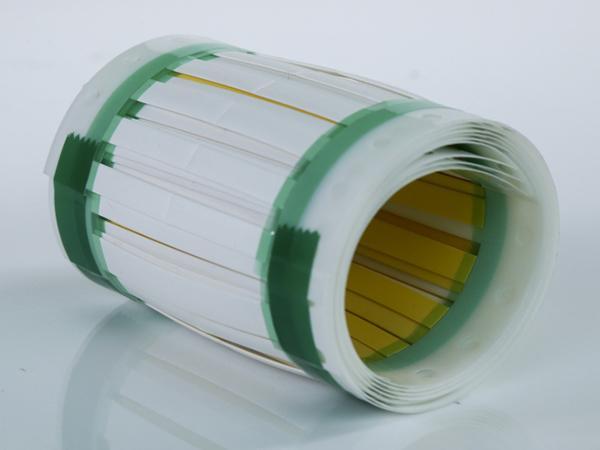

Marcadores de tubulação, retardante de chama

Modelo: CYG-MT(HX)

Material: Poliolefina reticulado por radiação

Contração: 2:1, 3:1

Aplicação
Estes marcadores de tubos retardantes de chamas de código CYG-MT (HX), apresentam excelente resistência de raios ultravioletas, não emitem fumaça, sao nao-toxicos, e tem excelente resistência a chamas e solventes orgânicos, por causa destas caracteristicas foram feitos de modo a atender as exigências de identificação para fabricantes de cabos em ambientes de ventilação fraca ou fechada. Estes são compatíveis com as normas SAE-AS-81531MIL-STD-202 e podem ser usados mediante temperaturas ambientais que variam de - 55 ℃ a 135 ℃.

Especificações
CYG-MT (Contração: 2:1)
Tamanho Antes da contração (mm) Após contração (mm) Embalagem continua (m/lâmina) Número por rolo de embalagem
Diâmetro interno (D) Espessura da parede (T) Diâmetro interno (d) Espessura da parede (t)
Ф2.4 ≥2.4 0.27±0.05 ≤1.2 0.51±0.08 30 2000
Ф3.2 ≥3.2 0.27±0.05 ≤1.6 0.51±0.08 30 2000
Ф4.8 ≥4.8 0.27±0.05 ≤2.4 0.51±0.08 30 2000
Ф6.4 ≥6.4 0.32±0.06 ≤3.2 0.64±0.08 30 1500
Ф9.5 ≥9.5 0.32±0.06 ≤4.8 0.64±0.08 30 1500
Ф12.7 ≥12.7 0.32±0.06 ≤6.4 0.64±0.08 30 500
Ф19.1 ≥19.1 0.36±0.06 ≤9.5 0.76±0.08 30 500
Ф25.4 ≥25.4 0.45±0.08 ≤12.7 0.89±0.08 30 250
Ф38.1 ≥38.1 0.50±0.08 ≤19.1 1.02±0.15 30 250
Ф50.8 ≥50.8 0.58±0.08 ≤25.4 1.14±0.18 30 250

Nota: Outros tamahos estão disponíveis sob personalziação.

CYG-MT (Contração: 3:1)
Tamanho Antes da contração (mm) Após contração (mm) Embalagem contínua (m/lâmina) Número por rolo de embalagem
Ф2.4 ≥2.4 0.22±0.05 ≤0.8 0.53±0.08 30 2000
Ф3.2 ≥3.2 0.22±0.05 ≤1.1 0.58±0.08 30 2000
Ф4.8 ≥4.8 0.22±0.05 ≤1.6 0.58±0.08 30 2000
Ф6.4 ≥6.4 0.22±0.05 ≤2.1 0.58±0.08 30 1500
Ф9.5 ≥9.5 0.20±0.05 ≤3.2 0.61±0.08 30 1500
Ф12.7 ≥12.7 0.20±0.05 ≤4.2 0.61±0.08 30 500
Ф19.1 ≥19.1 0.20±0.05 ≤6.4 0.61±0.08 30 500
Ф25.4 ≥25.4 0.20±0.05 ≤8.5 0.64±0.08 30 250
Ф38.1 ≥38.1 0.30±0.06 ≤12.7 1.00±0.15 30 250
Ф50.8 ≥50.8 0.30±0.06 ≤17.0 1.00±0.18 30 250

Nota: Outros tamahos estão disponíveis sob personalziação.

Especificações
Propriedades Método de teste Valores típicos
Resistência a tração SAE-AMS-DTL-23053 ≥10.3MPa
Alongamento de ruptura max. SAE-AMS-DTL-23053 ≥200%
Flexibilidade SAE-AMS-DTL-23053.4.6.7 -55℃±1℃, 4h, Sem ruptura
Choque térmico SAE-AMS-DTL-23053.4.6.8 250℃±3℃, 4h, Sem pingo, quebra ou fluxo
Envelhecimento SAE-AMS-DTL-23053.4.6.9 175℃±2℃, 168h, Sem danos visuais
Resistência a tração após envelhecimento SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥6.9MPa, 23℃±2℃
Alongamento a ruptura após envelhecimento SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥100%, 23℃±2℃
Estabilidade de cor SAE-AMS-DTL-23053.4.6.15 175℃±2℃, 24h, Aprovado
Rigidez dielétrica SAE-AMS-DTL-23053.4.6.13 and ASTM D2671 ≥19.7kV/mm, 23℃±2℃
Resistividade volumétrica SAE-AMS-DTL-23053.4.6.13 and ASTM D876 ≥1.0x1014Ω· cm,500V(DC), 60s
Inflamabilidade UL224 Resistente a chamas
Resistência a fluidos AE-AMS-DTL-23053.4.6.11 Sem danos visuais
Pesistência a impressão SAE-AS-81531.4.6.2 50 Borrachas, identificaçã
Resistência ao solvente MIL-STD-202G Metodo 215K 10 Borrachas, identificaúão
Caracteristicas
  • Compativel com norma UL224 e RoHS.
  • Atuação de impressão vai de acordo com exigências SAE-AMS-DTL-23053/5.
  • Vários métodos de embalagem de produtos para atender diversas exigências dos clientes.
  • Podem ser imprimidas com impressora matricial de pontos ou impressora de transferência de calor.

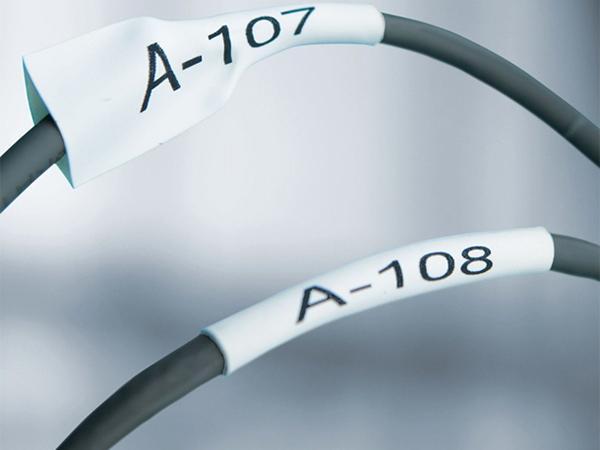

  • Legível, com impressão nos dois lados.
  • Cor do produto pode ser personalizada, com cores padrão branco e amarelo.
  • Boa capacidade anti-poluição e persistência a impressão.
