Marcadores de tubulação

Modelo: CYG-MT

Material: Poliolefina reticulada modificada irradiada

Contração: 3:1

Aplicação
Este tipo de tubo modelo CYG-MT, foi feito com objetivo de atender requisitos de identificação de cabos e equipamentos em várias aplicações de fabricação. Tem contração de 3:1 e podem ser imprimidas nas duas faces e continuar mantendo sua excelente atuação mesmo após de serem expostas a solventes extremos e óleos. Por causa do tipo de material que nestes usamos, apresentam excelente resistência a abrasão e chamas, deixando estes apropriados para aplicação em temperaturas de operação que variam de - 55 ℃ a 135 ℃ na linha de identificação de equipamentos elétricos. Estes tubos não apenas vão de acordo com as normas SAE-AS-81531.4.6.2 e MIL-STD-202F, mas também são inflamáveis e apresentam boa isolação.

Tamanho
Tamanho (polegada) Antes da contração Após contração
Diâmetro interno (mm) Diâmetro interno (mm) Espessura da parede (mm)
3/32 2.4 0.8 0.53±0.08
1/8 3.2 1.07 0.58±0.08
3/16 4.8 1.6 0.58±0.08
1/4 6.4 2.11 0.61±0.08
3/8 9.5 3.2 0.61±0.08
1/2 12.7 4.2 0.61±0.08
3/4 19.1 6.35 0.64±0.08
1 25.4 8.46 0.64±0.08
1-1/2 38.1 12.7 1.0±0.08
2 50.8 16.9 1.0±0.08
Especificações
Propriedades Método de teste Valores típicos
Resistência a tração SAE-AMS-DTL-23053 ≥10.3MPa
Alongamento de ruptura max. SAE-AMS-DTL-23053 ≥200%
Flexibilidade SAE-AMS-DTL-23053.4.6.7 -55℃±1℃, 4h, Sem ruptura
Choque térmico SAE-AMS-DTL-23053.4.6.8 250℃±3℃, 4h, Sem pingo, quebra ou fluxo
Envelhecimento SAE-AMS-DTL-23053.4.6.9 175℃±2℃, 168h, Sem danos visuais
Resistência a tração após envelhecimento SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥6.9MPa, 23℃±2℃
Alongamento a ruptura após envelhecimento SAE-AMS-DTL-23053.4.6.13 and ASTM D638 ≥100%, 23℃±2℃
Estabilidade de cor SAE-AMS-DTL-23053.4.6.15 175℃±2℃, 24h, Aprovado
Rigidez dielétrica SAE-AMS-DTL-23053.4.6.13 and ASTM D2671 ≥19.7kV/mm, 23℃±2℃
Resistividade volumétrica SAE-AMS-DTL-23053.4.6.13 and ASTM D876 ≥1.0x1014Ω· cm,500V(DC), 60s
Inflamabilidade UL224 Resistente a chamas
Resistência a fluidos AE-AMS-DTL-23053.4.6.11 Sem danos visuais
Pesistência a impressão SAE-AS-81531.4.6.2 50 Borrachas, identificação
Resistência ao solvente MIL-STD-202G Metodo 215K 10 Borrachas, identificação
Especificações
Propriedades Método de teste Valores tipicos
Atuação fisica
Temperatura de operação -55℃~135℃
Resistência a tração (M Pa) ASTM D2671 ≥10.3Mpa
Alongamento de ruptura (%) ASTM D2671 ≥200%
Flexibilidade (-55℃, 4hrs) ASTM D2671 Sem ruptura
Choque térmico em 250℃±3℃ at 4hrs ASTM D2671 Sem pingo, quebra ou fluxo
Atuação elétrica
Rigidez dielétrica ASTM D2671 ≥19.7kV/mm
Resistividade volumétrica ASTM D876 ≥1014Ω·cm
Inflamabilidade UL224 Resistente a chamas
Resistência a fluidos (23℃, 24hrs) ASTM D2671 Identificação da impressão
Após envelhecimento 175℃±2℃ at 168hrs
Resistência a tração (MPa) ASTM D2671 ≥6.9Mpa
Alongamento de ruptura (%) ASTM D2671 ≥100%
Impressão 20 Borrachas, identificação
MIL-M-81531-4.6.2
UL 224, 50 Borrachas, identificação
MIL-M-81531-4.6.2 50 Borrachas, identificação
MIL-STD-202 30 Borrachas, identificação

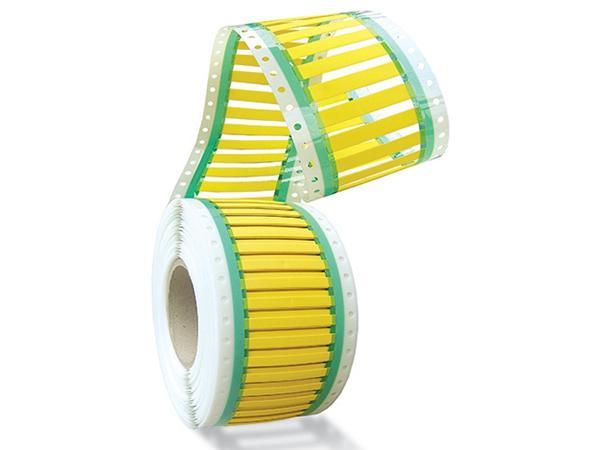

Características do tubo termo retrátil imprimível/marcador de tubulação 3:1
  • Compativel com norma UL224 e ambiente livre de halogênio.
  • Atuação de impressão vai de acordo com exigências AS23053/5.

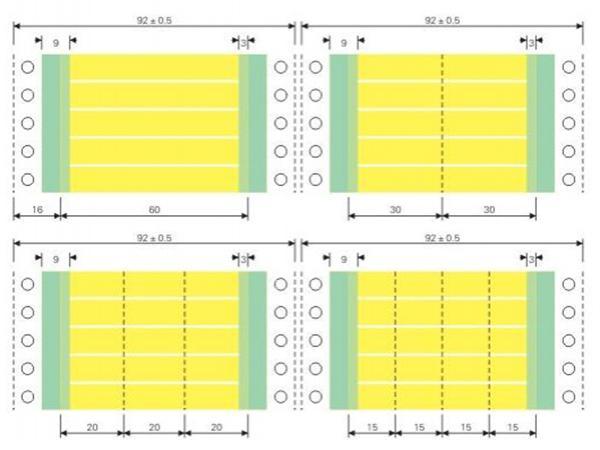

  • Vários métodos de embalagem de produtos para atender diversas exigências dos clientes.
  • Podem ser imprimidas com impressora matricial de pontos ou impressora de transferência de calor.
  • Legível, com impressão nos dois lados.
  • Cor do produto pode ser personalizada, com cores padrão branco e amarelo.
  • Boa capacidade anti-poluição e persistência a impressão.
