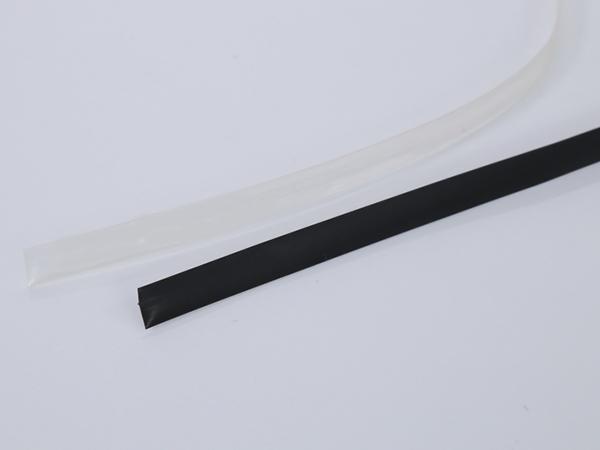

Tubo termo retrátil PVDF para 175℃

Modelo: CYG-KYNAR(175℃)

Material: poliolefina reticulada modificada

Contração: 2:1

Aplicação
Tubo termo retrátil de PVDF modelo CYG-KYNAR (150℃) apresenta resistência química e a altas temperaturas, e é de parede fina. Estes fornecem isolamento elétrico e libertação de tensão em conectores e junta de solda. São adequados para aplicações que exigem resistência a abrasão e ao corte, ou resistência a solventes e químicos. Tubos CYG-KYNAR são apropriados para aplicações que exigem embalamento denso de componentes ou inspeção visual de componentes cobertos.

Padrão: UL224, SAE-AMS-DTL25053/18

Tamanho
Tamanho Diâmetro interno min. antes da contração(mm) Diâmetro interno máx. após contração (mm) Espessura da parede após contração (mm)
3/64 1.2 0.6 0.25 ± 0.05
1/16 1.6 0.8 0.25 ± 0.05
3/32 2.4 1.2 0.25 ± 0.05
1/8 3.2 1.6 0.25 ± 0.05
3/16 4.8 2.4 0.25 ± 0.05
1/4 6.4 3.2 0.33 ± 0.05
3/8 9.5 4.8 0.33 ± 0.05
1/2 12.7 6.4 0.33 ± 0.05
4/3 19.1 9.5 0.43 ± 0.08
1 25.4 12.7 0.48 ± 0.08
Especificações
Propriedades Método de teste Unidade Valores tipicos dos tubos termo retrateis de PVDF Valores tipicos dos tubos termo retrateis de PVDF para 175 ℃
Temperatura min. de contração °C 140°C 155°C
Temperatura de operação °C -55°C ~150°C -55°C ~175°C
Gravidade especifica ASTM D792 g/cm3 1.78 1.78
Resistência a tração ASTM D2671 M Pa ≥30 ≥34.5
Alongamento a ruptura ASTM D2671 % ≥150 ≥150
Alongamento a ruptura após envelhecimento 225℃,168h % ≥100 ≥50
Choque térmico 275℃,4h - -Sem ruptura- -Sem ruptura-
Curva fria -55℃,4h - -Sem ruptura- -Sem ruptura-
Rigidez dielétrica ASTM D2671 kV/mm ≥15.7 ≥31.5
Resistividade volumétrica ASTM D257 Ω.cm ≥1013 ≥1013
Inflamabilidade UL-224 VW-1 Aprovado Aprovado
Caracteristicas
  • Este tubo é transparente e resistente a altas temperaturas, corrosão e retardante de chamas.
  • Este tubo semi-rigido presenta temperatura térmica de até 175℃.
  • A temperatura de operação deste tubo varia de -55℃~155℃/-55℃~175℃.
  • A temperatura de contração é de 150℃~175℃.
  • Sua flexibilidade foi certificada por UL224 150℃ 600V.
  • A propriedade semi-rigido que este tubo apresenta vai de acordo com o padrão AS23053/8.
  • A temperature de operação os tubos termocontráteis de poliolefina retardantes de chamas é mais elevada em relação a dos tubos de poliolefina, desta maneira permite com este tubo em particular seja apropriado para ambientes de trabalho pesado/duro.
