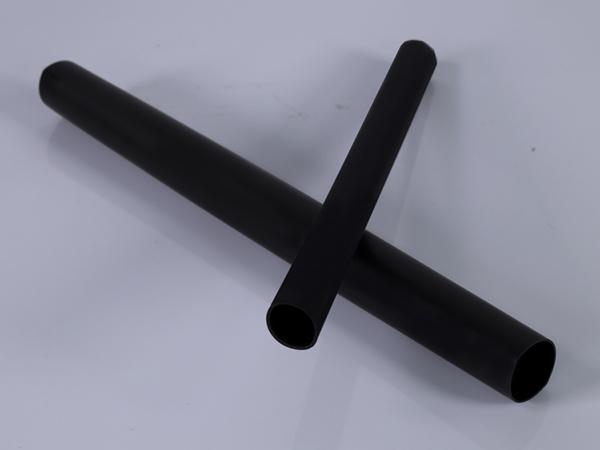

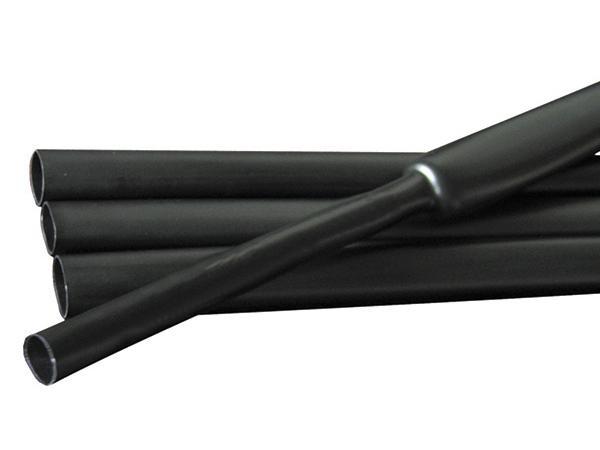

Tubo termocontratil de parede grossa 3.5:1/4:1

Modelo: CYG-HWTA

Material
Camada externa: poliolefina reticulado modificado
Camada interna: adesivo hot melt/cola quente

Contração: 3.5:1, 4:1

Tamanho
Tamanho Antes da contração Após contração Comprimento padrão
Diâmetro interno min. Diâmetro interno max. Espessura da parede min.
9/3 9 3 2.0 1.22m/pcs
13/4 12 4 2.4 1.22m/pcs
16/5 16 5 2.5 1.22m/pcs
19/5 19 5 2.5 1.22m/pcs
22/6 22 6 2.7 1.22m/pcs
33/8 33 8 3.2 1.22m/pcs
40/12 40 12 4.0 1.22m/pcs
45/12 45 12 4.0 1.22m/pcs
55/16 55 16 4.0 1.22m/pcs
65/19 65 19 4.0 1.22m/pcs
75/22 75 22 4.0 1.22m/pcs
80/22 80 22 4.0 1.22m/pcs
85/25 85 25 4.2 1.22m/pcs
95/30 95 30 4.2 1.22m/pcs
115/34 115 34 4.2 1.22m/pcs
130/36 130 36 4.2 1.22m/pcs
140/37 140 37 4.2 1.22m/pcs
160/50 160 50 4.2 1.22m/pcs
180/50 180 50 4.2 1.22m/pcs
200/60 200 60 4.2 1.22m/pcs
Especificações
Propriedade Método de teste Valores tipicos
Temperatura de operação contínua IEC216 -55℃~110℃
Resistência a tração ASTM D2671 ≥14MPa
Alongamento a ruptura ASTM D2671 ≥400%
Rigidez dielétrica após envelhecimento ASTM D2671(150℃, 168h) ≥12MPa
Alongamento a ruptura após envelhecimento ASTM D2671(150℃, 168h) ≥300%
Resistividade volumétrica IEC93 ≥1.0x1014 Ω· cm
Rigidez dielétrica IEC243 ≥20kV/mm
Estabilidade de cobre ASTM D2671 Aprovado
Encolhimento longitudinal UL224 0~10%
Concentricidade ASTM D2671 ≥65%
Resistência a rupturaa ASTM D1693 (50℃) Sem ruptura
Absorção de água ISO62(23℃, 14 days) ≤0.2%
Adesivo
Ponto de amolecimento ASTM DE28 85℃
Resistência ao rasgo (PE) DIN30672 ≥4N/cm
Estabilidade de cobre ASTM D2671 Não corrosivo
Resistencia a fugo e decadência ISO846 Aprovado
Caracteristicas
  • Este tubo apresenta contrações mais elevadas, o que permite com que este tubo possa conter cabos e fios em diversos tamanhos.
  • Esta coberto com uma camada de cor preta, dando a este tubo uma excelente resistência UV.
  • Este tubo é semi-rigido, tem parede grossa e foi fabricado com o material de poliolefina, dando uma excelente proteção e isolamento aos tubos.
  • A temperatura mínima apos contracao deste tubo é de 135℃. Quando a temperatura ambiental for maior que 135℃, o tempo de contração será reduzido.
