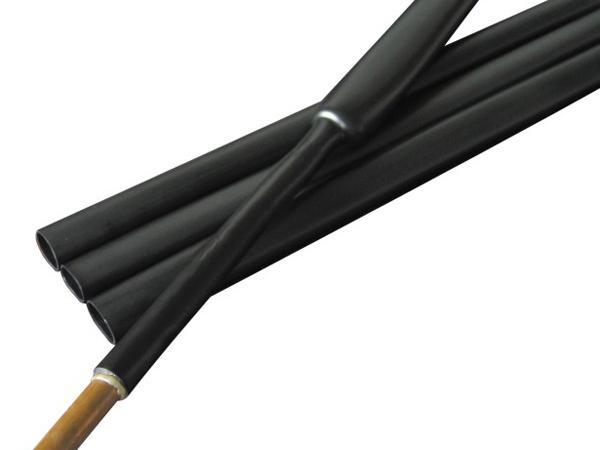

Tubo termocontratil de parede média 3.5:1/4:1

Modelo: CYG-MWTA

Material
Camada externa: poliolefina reticulada modificada
Camada interna: adesivo hot melt/cola quente

Contração: 3.5:1, 4:1

Aplicações
Este tubo termocontrátil de parede média tem excelente desempenho de proteção mecânica e isolamento. Apresenta contração mais elevada de modo a fazer destes mais apropriados para emenda de acessórios e cabos em diversidade de tamanhos. Este tubo termocontrátil também apresenta uma parede mais espessa, o que permite com que estes possam oferecer proteção e isolação para conectores com cabos de alta e média tensão. Por outra, a camada de adesivo hot melt oferece uma vedação a prova de água para todos os acessórios de ligação.

Tamanho
Tamanho Antes da contração Após contração Comprimento padrão
Diâmetro interno min. Diâmetro interno max. Espessura da parede min.
8/2 8 2 1.7 1.22m/pcs
12/3 10 3 2.0 1.22m/pcs
13/4 13 4 2.0 1.22m/pcs
16/5 16 5 2.2 1.22m/pcs
19/5 19 5 2.2 1.22m/pcs
22/6 22 6 2.5 1.22m/pcs
28/6 28 6 2.5 1.22m/pcs
33/8 33 8 2.5 1.22m/pcs
40/12 40 12 2.7 1.22m/pcs
45/12 45 12 2.7 1.22m/pcs
55/16 55 16 2.8 1.22m/pcs
65/19 65 19 2.8 1.22m/pcs
75/22 75 22 3.0 1.22m/pcs
85/25 85 25 3.0 1.22m/pcs
95/25 95 25 3.0 1.22m/pcs
115/34 115 34 3.2 1.22m/pcs
140/42 140 42 3.3 1.22m/pcs
160/50 160 50 3.3 1.22m/pcs
180/50 180 58 3.3 1.22m/pcs
205/65 205 65 3.3 1.22m/pcs
Especificações
Propriedade Método de testde Valores tipicos
Temperatura de operação contínua IEC216 -55℃~110℃
Resistência a tração ASTM D2671 ≥14MPa
Alongamento a ruptura ASTM D2671 ≥400%
Rigidez dielétrica após envelhecimento ASTM D2671(150℃，168h) ≥12MPa
Alongamento a ruptura após envelhecimento ASTM D2671(150℃，168h) ≥300%
Resistividade volumétrica IEC93 ≥1.0x1014 Ω· cm
Rigidez dielétrica IEC243 ≥20kV/mm
Estabilidade de cobre ASTM D2671 Pass
Encolhimento longitudinal UL224 0~10%
Concentricidade ASTM D2671 ≥65%
Resistência a rupturaa ASTM D1693 (50℃) Sem ruptura
Absorção de água ISO62(23℃，14天) ≤0.2%
Adesivo
Ponto de amolecimento ASTM DE28 85℃
Resistência ao rasgo (PE) DIN30672 ≥4N/cm
Estabilidade de cobre ASTM D2671 Não corrosivo
Resistência a fogo e decadência ISO846 Aprovado
Especificações
Propriedades Método de testde Valores tipicos
Temperatura de operação IEC 216 -55℃-110℃
Temperatura de contração Padrão da empresa 120℃
Mudança longitudinal UL224 0~5%
Resistência a tração ASTM D2671 ≥14MPa
Alongamento a ruptura ASTM D2671 ≥400%
Alongamento após envelhecimento (168hrs em 150℃±2℃) ASTM D2671 ≥300%
Resistência a tração após envelhecimento (168hrs em 150℃±2℃) ASTM D2671 ≥12MPa
Rigidez dielétrica IEC 243 ≥20kV/mm
Resistividade volumétrica IEC 93 ≥1X1014Ω.cm
Corrosão a cobre ASTM D2671 Sem corrosão
Absorção de água ISO62，23℃， 14days ≤0.2%
Caracteristica
  • TEste tubo e coberto de camada na cor preta, e também tem uma excelente Resistência UV.
  • A temperatura mínima apos contracao deste tubo é de 135℃. Quando a temperatura ambiental for maior que 135℃, o tempo de contração será reduzido.
